Beschreibung

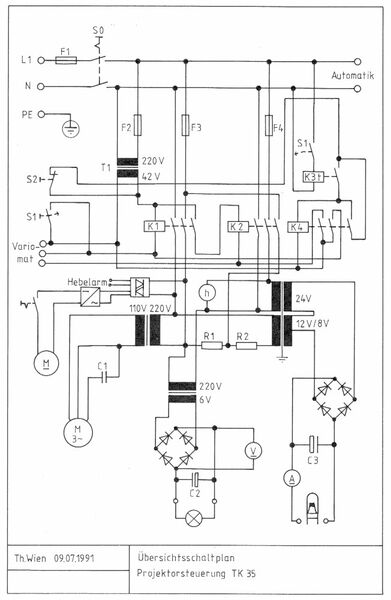

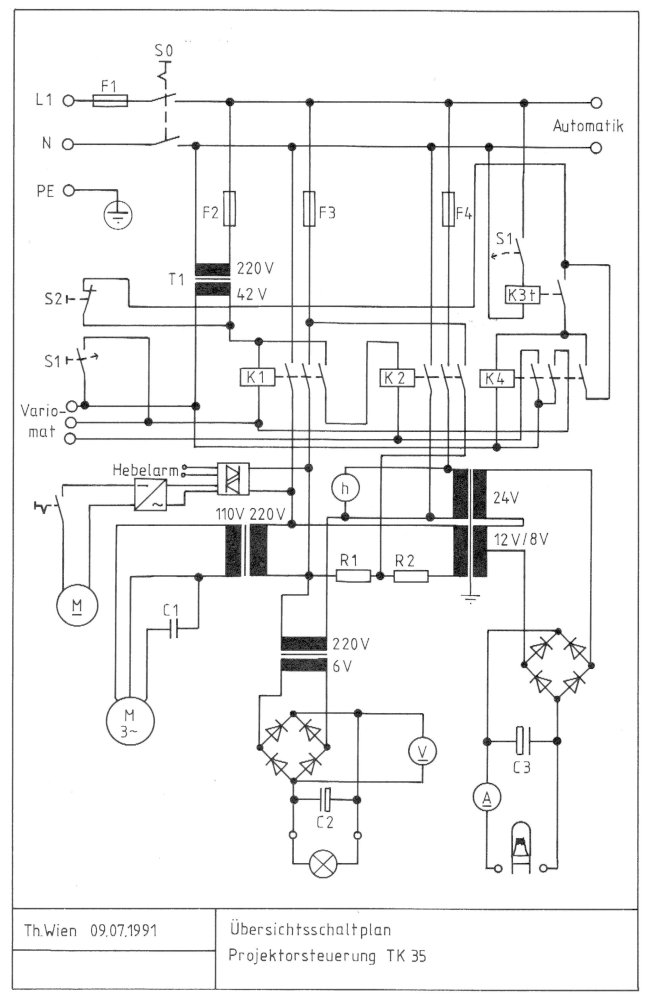

Schaltplan meiner selbst entworfenen Elektroschaltung für die Projektorsteuerung meines eigener TK35-Filmprojektors mit Xenosol, Zeiss Ikon KTV Verstärker, Ernemat I und Programmwalze.
Technische Zeichnung: Thomas Wien 1991
Lizenz
Die Bild- und Kopierrechte liegen bei Thomas Wien, Ratingen.
